Linea De Tiempo

Inventos

La Pascalina:

La pascalina (en la parte superior de la imagen) abultaba algo menos que una caja de zapatos y era de forma baja y alargada. En su interior (en la derecha de la imagen) se disponían unas ruedas dentadas conectadas entre sí, formando una cadena de transmisión, de modo que cuando una rueda giraba completamente sobre su eje, hacía avanzar un grado a la siguiente.

Las ruedas representaban el sistema decimal de numeración. Cada rueda constaba de diez pasos, para lo cual estaba convenientemente marcada con números del 9 al 0. El número total de ruedas era ocho, seis ruedas para representar los números enteros y dos ruedas más, en el extremo izquierdo, para los decimales. Con esta disposición se podían manejar números enteros entre 0'01 y 999.999'99.

Mediante una manivela se hacía girar las ruedas dentadas. Para sumar o restar no había más que accionar la manivela en el sentido apropiado, con lo que las ruedas corrían los pasos necesarios. Cuando una rueda estaba en el 9 y se sumaba 1, ésta avanzaba hasta la posición marcada por un cero. En este punto, un gancho hacía avanzar un paso a la rueda siguiente. De esta manera se realizaba la operación de adición.

A lo largo de los años, Pascal construyó una cincuentena de modelos o versiones de la pascalina, en su afán de conseguir una calculadora que realmente le satisficiera. A pesar de la calidad técnica del invento, y del prestigio que le granjeó a su autor, la pascalina no tuvo repercusión en las oficinas reales ni gozó de la aceptación de los colegas de su padre. Por una parte, los amanuenses y contables prefirieron seguir sus Costumbres, tanto por rutina como por temor a ser desbancados por la eficaz máquina. Por otra, los empleadores o empresarios no vieron beneficio alguno en la compra de costosas máquinas, cuando el trabajo era resuelto manualmente a muy bajo precio.

Chanclas:

Un biestable, también llamado báscula (flip-flop en inglés), es un multivibrador capaz de permanecer en un estado determinado o en el contrario durante un tiempo indefinido. Esta característica es ampliamente utilizada en electronica digital para memorizar información. El paso de un estado a otro se realiza variando sus entradas. Dependiendo del tipo de dichas entradas los biestables se dividen en asíncronos y síncronos.

La principal diferencia es que el asíncrono solo tiene entradas de control, sin embargo el síncrono dispone además de una entrada para sincronismo o reloj. Si las entradas de control dependen de la de sincronismo se denominan síncronas y en caso contrario asíncronas. Por lo general, las entradas de control asíncronas prevalecen sobre las síncronas.  La entrada de sincronismo puede ser activada por nivel (alto o bajo) o por flanco (de subida o de bajada). Dentro de los biestables síncronos activados por nivel están los tipos RS y D, y dentro de los activos por flancos los tipos JK,T y D.

Un biestable puede usarse para almacenar un bit. La información contenida en muchos biestables puede representar el estado de un secuenciador, el valor de un contador, un carácter ASCII en la memoria de un ordenador, o cualquier otra clase de información. Un uso corriente es el diseño de maquinas de estado finitas electrónicas. Los biestables almacenan el estado previo de la máquina que se usa para calcular el siguiente.

El T es útil para contar. Una señal repetitiva en la entrada de reloj hace que el biestable cambie de estado por cada transición alto-bajo si su entrada T está a nivel 1. La salida de un biestable puede conectarse a la entrada de reloj de la siguiente y así sucesivamente. La salida final del conjunto considerado como una cadena de salidas de todos los biestables es el conteo en codigo binario del número de ciclos en la primera entrada de reloj hasta un máximo de 2n-1, donde n es el número de biestables usados. Una cadena de biestables T como la descrita anteriormente también sirve para la división de la frecuencia de entrada entre 2n, donde n es el número de biestables entre la entrada y la última salida.

Señales Análogas :

La señal analógica es aquella que presenta una variación continua con el tiempo, es decir, que a una variación suficientemente significativa del tiempo le corresponderá una variación igualmente significativa del valor de la señal (la señal es continua).

Toda señal variable en el tiempo, por complicada que ésta sea, se representa en el ámbito de sus valores (espectro) de frecuencia. De este modo, cualquier señal es susceptible de ser representada descompuesta en su frecuencia fundamental y sus armónicos. El proceso matemático que permite esta descomposición se denomina análisis de Fourier.

Un ejemplo de señal analógica es la generada por un usuario en el micrófono de su teléfono y que después de sucesivos procesos, es recibida por otro abonado en el altavoz del suyo.

Señales Digitales:

Una señal digital es aquella que presenta una variación discontinua con el tiempo y que sólo puede tomar ciertos valores discretos. Su forma característica es ampliamente conocida: la señal básica es una onda cuadrada (pulsos) y las representaciones se realizan en el dominio del tiempo.

Sus parámetros son:

Altura de pulso (nivel eléctrico)

Duración (ancho de pulso)

Frecuencia de repetición (velocidad pulsos por segundo)

Las señales digitales no se producen en el mundo físico como tales, sino que son creadas por el hombre y tiene una técnica particular de tratamiento, y como dijimos anteriormente, la señal básica es una onda cuadrada, cuya representación se realiza necesariamente en el dominio del tiempo.

Colossus:

El Coloso tenía cinco procesadores, cada uno podría operar a 5,000 caracteres por segundo. Por usar registros especiales y un reloj interior, los procesadores podrían operar en paralelo (simultáneamente) que esta le daba al Coloso una rapidez promedio de 25,000 caracteres por segundo. Esta rapidez alta era esencial en el esfuerzo del desciframiento de códigos durante la guerra. El plan del Coloso era quedar como información secreta hasta muchos años después de la guerra.

La Colossus Mk2, es considerada la primera computadora digital programable, fue construida por el gobierno británico y utilizada para descifrar los códigos del ejército alemán durante la segunda guerra mundial. Logró descifrar el Código de Lorenz. Entró en acción el 1º de febrero de 1944.



El código Lorenz SZ 40 y la SZ 42 (Schlüsselzusatz, que significa "cifrado adjunto" ) eran máquinas alemanas de cifrado utilizadas durante la Segunda Guerra Mundial en circuitos de teletipo. Criptógrafos británicos, que se refirieron al tráfico alemán de datos de teletipo cifrados como "Fish", denominaron a la máquina y su tráfico como "Tunny" (Atunes, Atún). Mientras la bien conocida Máquina Enigma fue usada generalmente por unidades de combate, la Máquina de Lorenz fue usada para comunicaciones de alto nivel. La máquina en sí tenía unas medidas de 51cm × 46cm × 46cm, y funcionó como máquina adjunta a las máquinas de teletipo de Lorenz estándares. Las máquinas implementaban un cifrado de flujo.

Durante la Segunda Guerra Mundial, el Betchley Park, también conocido como la Estación X, fue el centro neurálgico del trabajo de los aliados para interceptar y romper el código que utilizaban los alemanes en sus comunicaciones.

En ese lugar, matemáticos y científicos se dieron cita para iniciar un trabajo pionero: construir ese ordenador, el cual a su vez influyó en el diseño de las primeras computadoras comerciales.



 Fibra Óptica :

Las ondas de luz son una forma de energía electromagnética y la idea de transmitir información por medio de luz, como portadora, tiene más de un siglo de antigüedad. Hacia 1880, Alexander G. Bell construyó el fotófono que enviaba mensajes vocales a corta distancia por medio de la luz. Sin embargo, resultaba inviable por la falta de fuentes de luz adecuadas.

Con la invención y construcción del láser en la década de los 60 volvió a tomar idea la posibilidad de utilizar la luz como soporte de comunicaciones fiables y de alto potencial de información, debido a su elevada frecuencia portadora 1014 Hz. Por entonces, empezaron los estudios básicos sobre modulación y detección óptica. Los primeros experimentos sobre transmisión atmosférica pusieron de manifiesto diversos obstáculos como la escasa fiabilidad debida a precipitaciones, contaminación o turbulencias atmosféricas.

El empleo de fibras de vidrio como medio guía no tardó en resultar atractivo: tamaño, peso, facilidad de manejo, flexibilidad y coste. En concreto, las fibras de vidrio permitían guiar la luz mediante múltiples reflexiones internas de los rayos luminosos, sin embargo, en un principio presentaban elevadas atenuaciones.

En 1966 se produce un gran hito para los que serán las futuras comunicaciones por fibra óptica, y es la publicación por Kao y Hockman de un artículo en el cual se señalaba que la atenuación observada hasta entonces en las fibras de vidrio, no se debía a mecanismos intrínsecos sino a impurezas originadas en el proceso de fabricación. A partir de esta fecha empiezan a producirse eventos que darán como resultado final la implantación y utilización cada vez mayor de la Fibra Óptica como alternativa a los cables de cobre:

1970 Corning obtiene fibras con atenuación 20 dB/km.

1972 Fibra óptica con núcleo líquido con 8 dB de atenuación / km.

1973 Corning obtiene Fibra Óptica de SiO2 de alta pureza con atenuación 4 dB/km y deja obsoletas a las de núcleo líquido.

1976 NTT y Fujicura obtienen Fibra Óptica con atenuación 0,47 dB/km en 1.300 nm, muy próximo al límite debido a factores intrínsecos (Rayleigh).

1979 Se alcanzan atenuaciones 0,12 dB/km con fibras monomodo en 1550 nm. También en 1975 se descubría que las F.O. de SiO2 presentan mínima dispersión en torno a 1300 nm, lo cual suponía disponer de grandes anchuras de banda para la transmisión, en cuanto la dispersión del material de la fibra constituye un factor intrínseco limitativo. Las nuevas posibilidades que ofrecían las F.O. también estimularon la investigación hacia fuentes y detectores ópticos fiables, de bajo consumo y tamaño reducido:

1970 Primer láser de AIGaAs capaz de operar de forma continua a temperatura ambiente. Sin embargo, el tiempo de vida medio era de unas pocas horas. Desde entonces, los proceso han mejorado y hoy es posible encontrar diodos láser con más de 1.000.000 horas de vida media.

1971 C.A. Burrus desarrolla un nuevo tipo de emisor de luz, el LED, de pequeña superficie radiante, idóneo para el acoplamiento en F.O. Por lo que se refiere a los fotodetectores, los diodos PIN y los de avalancha a base de Si, fueron desarrollados sin dificultades y ofrecían buenas características. Sin embargo, no podían aplicarse en longitud de onda > 1100 nm. El Ge era un buen candidato a ser utilizado para trabajar entre 1100 y 1600 nm, y ya en 1966 se disponía de ellos con elevadas prestaciones eléctricas. Sin embargo, la corriente de oscuridad (ruido) del Ge es elevada y da motivo a ensayos con fotodiodos con materiales como InGaAsP. El primer PIN de InGaAs se realiza en 1977.

Números Binarios

INTRODUCCIÓN

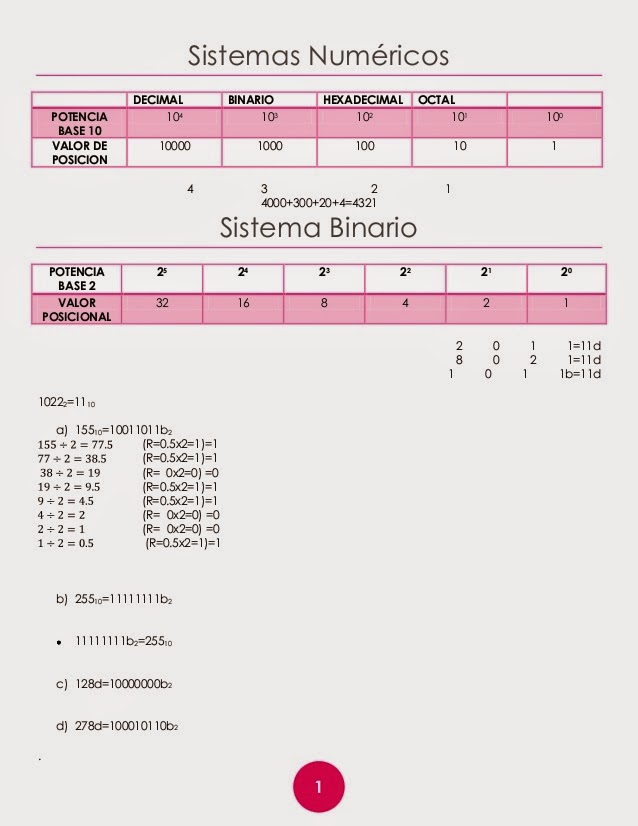

Sistema de numeración binario:

El Sistema de numeración binario utiliza SÓLO dos digitos, el cero (0) y El Uno (1).

En Una Cifra binaria, Cada digito Tiene Distinto valor dependiendo de la posicion Que ocupe. El valor de Cada, en posicion es el De Una Potencia de base 2, elevada a la ONU exponente Igual a la posicion del dígito Menos Uno. SE PUEDE OBSERVAR Que, tal y de Como ocurría Con El Sistema decimal, la base de de de la Potencia Coincidir la de la CANTIDAD estafa de digitos utilizados (2) parrafo representar los numeros.

Reglas De Acuerdo Con ESTAS, El Número Binario 1011 Tiene ONU valor Que se calcula ASI:

1 * 23 + 0 * 22 + 1 * 21 + 1 * 20, Es Decir:

8 + 0 + 2 + 1 = 11

y parrafo expresar Que Ambas Cifras describen La Misma CANTIDAD lo escribimos ASI:

10112 = 1110

Idioma Binario:

El Sistema de numeración binario o de base 2 Es Un Sistema posicional Que utiliza SÓLO dos simbolos Parr representar NUMERO ONU:

1 y 0

La Palabra binario Viene de "bi" que SIGNIFICA dos. TENEMOS "bi" "bicicleta" en Otras Palabras de Como (dos Ruedas) o "binoculares" (Dos Ojos).

Los agrupamientos Sí realizan de 2 en 2: dos unidades de Orden ONU Forman La Unidad de Orden siguiente superior.

Este Sistema de numeración es súmamente Importante ya Que es el utilizado Por las Computadoras Parr realizar: Todas SUS Operaciones.

En El Sistema binario El Número 2 no EXISTE, Cuando llegamos a unidades Sí Forma de Orden nuevo un 2, 2 ENTONCES SE ESCRIBE "10" En Este Sistema, ESTO Quiere Decir Potencia de 2 COMO SE Muestra en el siguiente Gráfico:

Potencias De 2 Y SUS Bases:

Pero tan solo de Esto Es Un paso corto parrafo la Complejidad y la forma sustancial del Lenguaje de computación. También existen Diferentes basa EJEMPLO Por:

* HEXADECIMAL

* OCTADECIMAL

* DECIMAL

* NIBLLE

Hexadecimal:

Otro Código Que se EE.UU. estafa CIERTA Frecuencia es el hexadecimal, Es Decir, en Dieciséis de base.

Consiste en utilizar las letras A, B, C, D, E y F Parr representar los numeros del diez al quince, MIENTRAS Que el parrafo DIECISEIS emplearemos de el 1 y el 0.

Octadecimal:

El Sistema Numérico baño base de 8 Se llama octal y utiliza el del los digitos 0 a 7, EJEMPLO Por, El Número 74 (en decimal) es 1001010 (en binario), lo agruparíamos COMO 1/001/010, de tal forma Que;

Obtengamos Una serie de Números en binario de 3 digitos Cada Uno (fragmentar Parr El Número Sí Comienza desde El Primero Por La Derecha Y Si una Instancia de instancia de parte de 3 en 3),

Despues obtenemos El Número Uno en decimal de Cada de los Números en binario obtenidos: 1 = 1, 001 = 1 y 010 = 2 De Modo Que El Número decimal 74 en octal es 112.

Nible (Base 4):

Un mordisco es la Sucesión de Cuatro Cifras binarias (bits); Esto Es, byte Medio. Onu mordisco Tomar envíale UNO de 24 Valores Posibles.

Su importancia En Si Debe a que 4 es el Número Mínimo de digitos Binarios necesarios Parr representar Una Cifra decimal. Los Mordiscos Hijo La Base de del Sistema de Codificación BCD.

Ademas, repre mordisco ONU exactamente hexadecimal dígito un.

Ejemplos:

Conocimiento Perdido

CONOCIMIENTO PERDIDO

Charles Babbage :

(Teignmouth, 1792 - Londres, 1871) Matemático e ingeniero británico, inventor de las máquinas calculadoras programables. A comienzos del siglo XIX, bien avanzada la Revolución Industrial, los errores en los datos matemáticos tenían graves consecuencias: por ejemplo, una tabla de navegación defectuosa era una causa frecuente de los naufragios. Charles Babbage creyó que una máquina podía hacer cálculos matemáticos más rápidos y más precisos que las personas. En 1822 produjo un modelo funcional pequeño de su Difference engine (máquina diferencial). El funcionamiento aritmético de la máquina era limitado, pero podía recopilar e imprimir tablas matemáticas sin mayor intervención humana que la necesaria para girar las manivelas en la parte superior del prototipo.

Charles Babbage

El siguiente invento de Babbage, la máquina analítica o Analytical engine, tenía todas las partes esenciales de la computadora moderna: dispositivo de entrada, memoria, unidad central de procesamiento e impresora. Aunque la máquina analítica ha pasado a la historia como el prototipo del ordenador moderno, nunca se construyó un modelo a escala real. Pero, aun si se hubiera construido, la máquina analítica habría sido movida por una máquina de vapor y, debido a sus componentes totalmente mecánicos, su velocidad de cálculo no hubiera sido muy grande.

A finales del siglo XIX, el ingeniero estadounidense Herman Hollerith utilizó una tecnología nueva, la electricidad, cuando sometió a consideración del gobierno de Estados Unidos un proyecto para construir una máquina que fue finalmente utilizada para computar los datos del censo de 1890. Hollerith fundó a continuación la compañía que más tarde se convertiría en IBM.

Biografía

Charles Babbage se licenció en la Universidad de Cambridge en 1814. Poco después, en 1815, fundó con J. Herschel la Analytic Society con el propósito de renovar de la enseñanza de las matemáticas en Inglaterra. En 1816 fue elegido miembro de la Royal Society y en 1828 ingresó en su universidad como profesor de matemáticas.

Lenguaje de programación ADA.

        Originalmente diseñado para aplicaciones militares, Ada es un lenguaje de proposito general que puede ser usado para resolver cualquier problema. Tiene una estructura de bloque y un mecanismo de tipo de datos igual al del lenguaje de programación Pascal, aunque con extensiones para aplicaciones de tiempo real y distribuidas. ADA provee una forma más segura de encapsulación que Pascal y las ultimas versiones estandares incrementan el desarrollo de objetos y la herencia de métodos.

UN POCO DE HISTORIA

        En los 70's hubo interes del Departamento de Defensa de E.U.A. (DoD) para desarrollar un lenguaje sencillo para usar en sistemas de tiempo real incrustados. El Grupo de Trabajo de Lenguaje de Alto Orden (HOLWG) fue creado para diseñar este lenguaje. Este grupo reviso cerca de 500 lenguajes usados para desarrollar diversas aplicaciones militares. A traves de una serie sucesiva de especificaciones recolectadas desde 1975 a 1978 se obtuvierón los requerimientos para tal lenguaje, definiendose durante la marcha de este proceso.

        Se buscaron desarrolladores para este lenguaje y en pocos meses se obtuvierón 17 propuestas de las cuales 4 fuerón elegidas. De las 4 finalistas, cuyos nombre-codigo fueron "red", "green", "yellow" y "blue" el lenguaje "green" del francés Jean Ichbiah fue elegido en 1979. Aunque originalmente el lenguaje fue nombrado DoD-1, el nombre fue cambiado a ADA, en honor de Ada Lovelace, quien fuera una pionera en computación y partidiaria de Charles Babbage.

        El lenguaje Pascal fue el punto de partida para el diseño de ADA, pero el lenguaje resultante es muy diferente en muchos aspectos. Ada es mas extenso, mas complejo, permite la ejecución concurrente, el control en tiempo real de la ejecución, manejo de excepciones y tipos de datos abstractos. El lenguaje fue estandarizado en 1983, tanto como estandar comercial de E.U.A., estandar militar de E.U.A. y estandar Internacional ANSI. La ultima revisión del lenguaje duro mas de 6 años, desde 1988 hasta 1995, en lo que se llamo el proyecto 9X donde la X fue cambiada por 5; en el desarrollo de éste se hicierón algunas correcciones al estandar de 1983, asi como la implementación de mejores datos orientados a objetos, librerias jerárquicas y un mejor modelo de tareas para procesos. De esto sale la implementación de ADA 95 que es el mas eficiente compilador de ADA.

Blaise Pascal :

(Clermont-Ferrand, Francia, 1623-París, 1662) Filósofo, físico y matemático francés. Su madre falleció cuando él contaba tres años, a raíz de lo cual su padre se trasladó a París con su familia (1630). Fue un genio precoz a quien su padre inició muy pronto en la geometría e introdujo en el círculo de Mersenne, la Academia, a la que él mismo pertenecía. Allí Pascal se familiarizó con las ideas de Girard Desargues y en 1640 redactó su Ensayo sobre las cónicas (Essai pour les coniques), que contenía lo que hoy se conoce como teorema del hexágono de Pascal.

La designación de su padre como comisario del impuesto real supuso el traslado a Ruán, donde Pascal desarrolló un nuevo interés por el diseño y la construcción de una máquina de sumar; se conservan todavía varios ejemplares del modelo que ideó, algunos de cuyos principios se utilizaron luego en las modernas calculadoras mecánicas.

BIENVENIDOS

Bienvenidos ami lugar web en este encontraras temas relacionados con la Arquitectura De Hardware entre otras cosas, espero sea de su agrado y no olviden comentar ((criticas constructivas no destructivas) no siendo mas bienvenidos !!!!
